CPH DMX 1 PWR 1

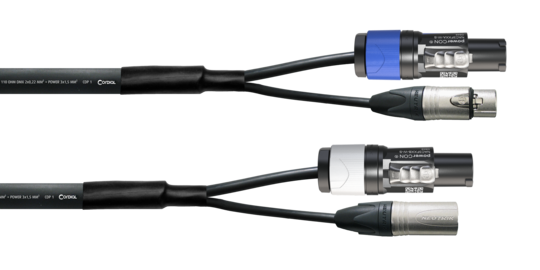

Strom- und DMX-Hybridkabel mit 3-pol. XLR Stecker

Das Hybridkabel CPH DMX 1 PWR 1 besteht aus einem 1.50 mm² Stromkabel und einer symmetrischer AES/EBU-Datenleitung.

Durch den 3x 1.50 mm² Leiterquerschnitt und die robusten, dreipoligen NEUTRIK® powerCON® NAC3FCA-1 & NAC3FCB-1 Stecker mit Verriegelung wird eine Strombelastbarkeit der Netzleitung von bis zu 16 A erreicht.

  • Spliss 30 cm
  • Power Leiterquerschnitt 3 x 1.50 mm²
  • Zertifiziertes Qualitätsprodukt nach VDE-Richtlinie
  • Transparente Schrumpfschläuche zur Kabelmarkierung
  • Belastbar bis 16A
  • Power Qualitätsstecker nach Norm IEC 61984, UL 94 V-0, VDE, SEV
  • XLR Qualitätsstecker nach Norm UL 94 V-0, IEC 61076-2-103, IEC 68-2-20
icon
PowerCON

Achtung: Nur zur Verwendung bis max. 250V~ 16A. powerCON® Stecker NICHT unter Last und Spannung stecken. Ausnahme: In Verbindung mit Einbauversionen NAC3MPXXA, NAC3MPXXA-WOT sowie NAC3MPXXB, NAC3MPXXB-WOT (IEC 61984).

Bitte beachten Sie aus Gründen der Sicherheit die technischen Daten sowie die Allgemeinen Betriebs- und Sicherheitshinweise.

icon
Achtung: DMX-Logik!

Im Gegensatz zum Audiobereich befindet sich der XLR female am gesteuerten Gerät (MovingHead) und der XLR male am steuernden Gerät (Lichtpult). Die powerCON®-Stecker sind deswegen stromführend vom Lichtpult zum gesteuerten Gerät ausgelegt.

Produktinformation

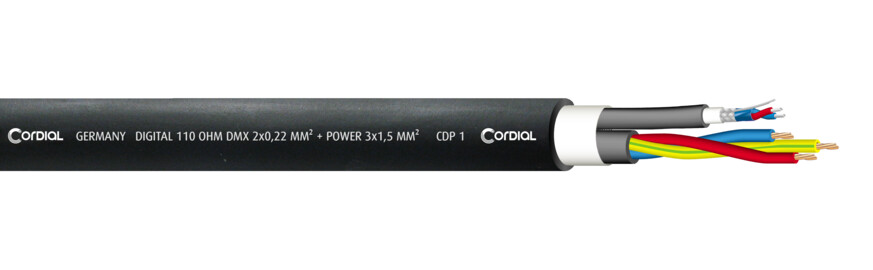

Kabel
Gesamtmantel PVC

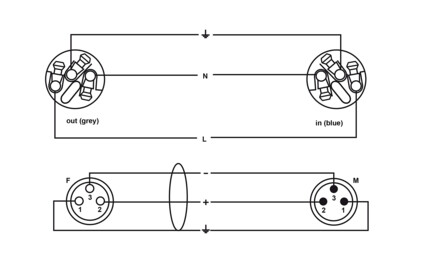

Belegung CPH_DMX1 PWR1
Steckermarke NEUTRIK ®
Stecker
1x XLR female 3-pol.
1x powerCON® NAC3FCA-1
1x XLR male 3-pol.
1x powerCON® NAC3FCB-1
Technische Daten
Technische Daten.
Leiterquerschnitt (mm²) 0.22mm² / 1.50 mm²
AWG AWG 24 / AWG 16
Leiteraufbau 7 x 0.20 mm / 30 x 0.245 mm
Material Kupfer verzinnt / CU blank
Leiterwiderstand (Ohm/km) 85 Ohm/km (0.22mm²)
Schirmung Al-Folie + Geflecht aus verzinnten Cu-Drähten
Kapazität Leiter-Leiter (pF/m) 40 pF/m
Kategorie Hybrid
Durchmesser 15.5mm ± 0.4mm
Gewicht Meterware 266 g/m
Leiterisolation PE
Downloads
Farben & Längen
Farbe Länge Name Artikel-Nr.
1.50 CPH 1.5 DMX 1 PWR 1 12573
3.00 CPH 3 DMX 1 PWR 1 12574
5.00 CPH 5 DMX 1 PWR 1 12575
10.00 CPH 10 DMX 1 PWR 1 12576
