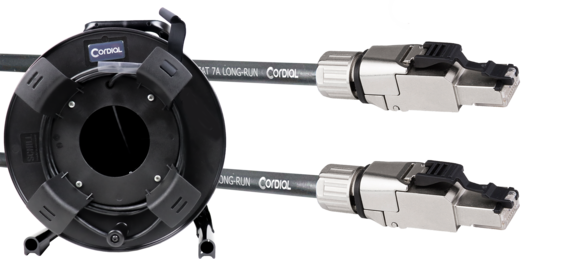

CSE HH 7A LONG-RUN

Wenn sich der - für RJ45-Steckverbindungen bewährte - NEUTRIK etherCON Stecker für bestimmte Geräte wegen seiner Schutzhülle aus Metall nicht einsetzen lässt, bietet CORDIAL die Alternative: das CSE HH 7A LONG-RUN.

Das CSE HH 7A LONG-RUN ist mit dem universell einsetzbaren “Industrial Ethernet" Stecker (MFP8-IE) der renommierten Industrie-Marke Telegärtner ausgestattet. Er besitzt die gleiche Cat 6A-Steckerkategorie wie der etherCON und lässt sich auf sehr engem Raum z.B. in Netzwerk-Switche sowie auch in PCs oder MACs einstecken.

Die hoch belastbare Meterware CCAT 7A LONG-RUN (mit AWG 23/7) ist mit einem PUR Mantel umgeben. Die Verwendung des PUR Materials bringt dem Netzwerkkabel mehrere Vorteile: CSE HH 7A LONG-RUN ist flammwidrig, halogenfrei und kann sowohl indoor als auch outdoor eingesetzt werden.

•    das CSE HH 7A LONG-RUN unterstützt Power Over Ethernet (POE+) nach IEEE202.3at (~ 25 W Leistung)
•    es kann auch für die Datenübertragung der niedrigeren Klassen CAT.5e, CAT.6, CAT.6A, CAT.7 verwendet werden


Das Spezialkabel CSE HH 7A LONG-RUN: ein Daten-Allrounder für den Bühnen-Einsatz, der in nahezu jedes Gerät passt.



*Zur individuellen Kennzeichnung ist das Produkt an beiden Enden mit transparenten Schrumpfschläuchen versehen.

Produktinformation
Kabel CCAT 7A LONG-RUN
Belegung HH
Stecker
1 RJ 45
1 RJ 45
Spezifikationen / Ausschreibung
Art CAT 7A Netzwerkleitung für Langstrecken
Bestellbezeichnung CCAT 7A LONG-RUN

Mechanische Daten

Leiterquerschnitt 0,26 mm² (AWG 23/7)
Leiteraufbau 7 x 0,23 mm Cu blank
Leiterisolation PE
Adernaufbau 4 Paare verseilt
Schirmung S/FTP Cu-Drahtgeflecht verzinnt
Paarschirm Folie (AL/PT)
Gesamtmantel PUR, Black, RAL 9005
Gesamtdurchmesser 8,2 mm
Gewicht 72 g/m
Betriebstemperatur
bewegt (-10 °C) - (+50 °C)
unbewegt (-25 °C) - (+80 °C)
min.Biegeradius
bewegt 10x Gesamtdurchmesser
unbewegt 5x Gesamtdurchmesser
Elektrische Daten
Leiterwiderstand 80 Ω / km
Kapazität (Leiter/Leiter) 45 nF / km
Dämpfung
1 MHz 1,8 dB (100m)
4 MHz 3,4 dB (100m)
10 MHz 5,4dB (100m)
20 MHz 7,6 dB (100m)
100 MHz 17,8 dB (100m)
200 MHz 25,4 dB (100m)
500 MHz 40,5 dB (100m)
1000 MHz 60,3 dB (100m)
Wellenwiderstand 100 Ω ± 5 % (100 MHz)
Übersprechdämpfung
1 MHz 110 dB (100m)
4 MHz 110 dB (100m)
10 MHz 110 dB (100m)
20 MHz 110 db (100m)
100 MHz 110 dB (100m)
200 MHz 96 dB (100m)
500 MHz 90 dB (100m)
1000 MHz 80 dB (100m)
Prüfspannung 700 V eff.
Produktvarianten
Farbe Bestell-Nr.
CSE 2,5 HH 7A LONG-RUN
CSE 5 HH 7A LONG-RUN
CSE 10 HH 7A LONG-RUN
CSE 20 HH 7A LONG-RUN
CSE 30 HH 7A LONG-RUN
