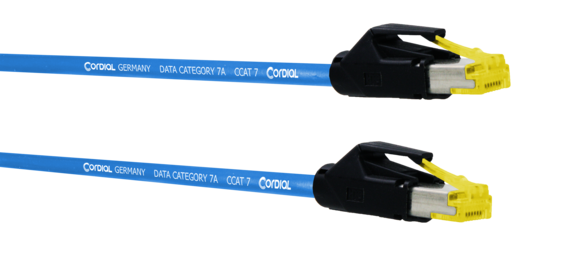

CSE HH 7 CEON BLUE

Neu
DJ's finest Cat.7a ethernet cable

OFC INSIDE: für überragende Signalübertragung

CPUR: roadtaugliche Mantelmischung für raue Bühnenumgebungen

ULTRADENSE: S/FTP (PiMF), Doppelschirm mit Gesamtschirm und jeweiliger Paarschirmung für superschnelle und ungestörte Übertragungen

HYPERFLEX: flexibel, robust & trommelbar

HYPERSPEED: Cat.7a für schnelle Datenübertragungen

CLEVER: 2 Transparente Schrumpfschläuche zur individuellen Kennzeichnung

Produktinformation
Kabel CCAT 7
Belegung HH
Steckermarke Hirose
Stecker
1 RJ 45
1 RJ 45
Spezifikationen / Ausschreibung
Art CAT 7A Netzwerkleitung
Bestellbezeichnung CCAT 7

Mechanische Daten

Leiterquerschnitt 0,14 mm² (AWG 26)
Leiteraufbau 7 x 0,16 mm Cu blank
Leiterisolation Foam skin PE
Adernanordnung 4 Paare (PimF)
Schirmung S/FTP Cu-Drahtgeflecht verzinnt
Paarschirmung Folie (AL/PT)
Gesamtmantel PUR
Gesamtdurchmesser 6,4 mm
Gewicht 35 g/m
Betriebstemperatur
bewegt (0 °C) - (+50 °C)
unbewegt (-20 °C) - (+60 °C)
min.Biegeradius
bewegt ~ 51 mm
unbewegt ~ 26 mm
Elektrische Daten
Leiterwiderstand 125 Ω / km
Kapazität (Leiter/Leiter) 43 nF / km
Dämpfung
1 MHz 3 dB (100m)
4 MHz 5 dB (100m)
10 MHz 8 dB (100m)
20 MHz 11 dB (100m)
100 MHz 26 dB (100m)
200 MHz 37 dB (100m)
Wellenwiderstand 100 Ω ± 5 % (100 MHz)
Übersprechdämpfung
1 MHz 97 dB (100m)
4 MHz 95 dB (100m)
10 MHz 92 dB (100m)
20 MHz 89 db (100m)
100 MHz 74 dB (100m)
Produktvarianten
Farbe Bestell-Nr.
CSE 0.3 HH 7 CEON BLUE
CSE 0.5 HH 7 CEON BLUE
CSE 1 HH 7 CEON BLUE
CSE 2.5 HH 7 CEON BLUE
CSE 5 HH 7 CEON BLUE
