CFD DFT

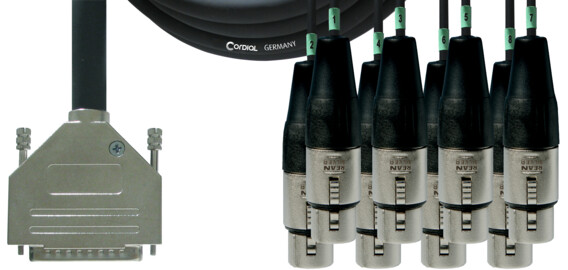

Wenn im Stage- und Studiobereich ein Multicorkabel Sub-D 25-polig männlich auf acht XLR 3-polig weiblich benötigt wird, das zur analogen Tascam Spezifikation DSUB25 (DA88) kompatibel ist, kommt das CFD DFT zum Einsatz. Das Metallgehäuse der Stecker ist vernickelt.

Mit ihren Wendelschirmen aus verzinntem Kupfer und zusätzlich einem verzinntem Gesamtflechtschirm sorgt die verwendete Meterware CMD 8 für eine ausgezeichnete Übertragung von analogen und DMX Signalen.

Produktinformation
Kabel CMD 8
Belegung DFT
Steckermarke REAN SILVER
Stecker
1 D-Sub
8 XLR female 3-pol.
Spezifikationen / Ausschreibung
Art Digital Audio Multicore
Bestellbezeichnung CMD 8

Mechanische Daten

Leiterquerschnitt 0,14 mm²
Leiteraufbau 18 x 0,10 mm Cu verzinnt
Leiterisolation PE
Adernanordnung 8 verdrillte Paare
Schirmung Geflecht aus verzinnten Cu-Drähten
Gesamtmantel PVC
Gesamtdurchmesser 12,5 ± 0,5 mm
Gewicht 178 g/m
Betriebstemperatur
bewegt (-15 °C) - (+60 °C)
unbewegt (-25 °C) - (+80 °C)
min.Biegeradius
bewegt ~ 125 mm
unbewegt ~ 62 mm
Elektrische Daten
Leiterwiderstand 140 Ω / km
Kapazität (Leiter/Leiter) 45 pF / m
Kapazität (Leiter/Schirm) 87 pF / m
Wellenwiderstand 110 Ω / m
Prüfspannung 500 V eff.
Produktvarianten
Farbe Bestell-Nr.
CFD 1.5 DFT
CFD 3 DFT
CFD 5 DFT
