Light DMX
SELECT

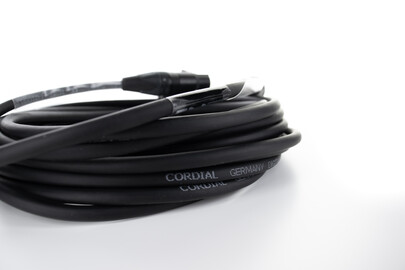

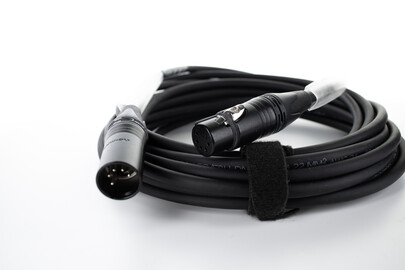

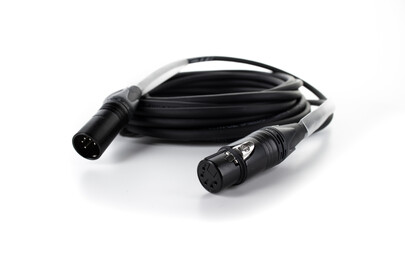

CDX-2

Wer als Lichttechniker und Technik-Dienstleister für Veranstaltungen ein hochwertiges DMX-Kabel mit 5-poligen Steckern und 5-poliger Kabelbelegung sucht, findet im CDX-2 einen dauerhaft zuverlässigen Partner.

Das Innenleben der verwendeten Meterware CDMX-2 wird durch einen Folien-Paarschirm und ein verzinntes Kupferdrahtgeflecht vor Störeinflüssen geschützt.

Das CDX-2 erfüllt EIA 485-Standard und DMX 512-Spezifikation. Um jeglicher Belastung bestmöglich standzuhalten hat Cordial bei der Entwicklung auf eine besonders hohe Zugfestigkeit geachtet. So kann bei der Lichtsteuerung kabelseitig nichts schiefgehen. Zur individuellen Kabelbeschriftung ist an jedem Ende ein durchsichtiger Schrumpfschlauch angebracht.

Man beachte die Logik des DMX Standards: sie verhält sich umgekehrt zur XLR-Logik im Audiobereich. Bei DMX gibt es am Sender einen female Plug und am Empfänger einen male Plug.

Produktinformation
Kabel CDMX 2
Belegung CDX2
Steckermarke NEUTRIK

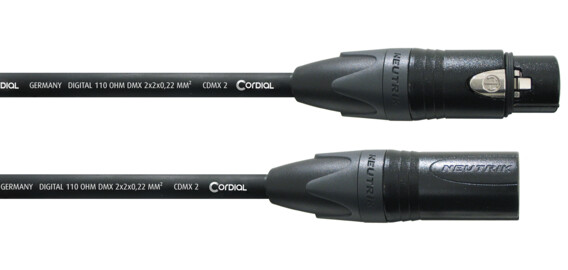

Stecker
1 XLR-female 5-pol.
1 XLR-male 5-pol.
Spezifikationen / Ausschreibung
Art DMX / Digitale Steuerleitung
Bestellbezeichnung CDMX 2

Mechanische Daten

Leiterquerschnitt 0,22 mm² (AWG 24)
Leiteraufbau 7 x 0,20 mm Cu verzinnt
Leiterisolation PE
Adernanordnung 2 verdrillte Paare
Gesamtschirm Geflecht aus verzinnten Cu-Drähten
Schirm / Paarschirm Folie (PT/AL) + Beilauflitze
Gesamtmantel PVC
Gesamtdurchmessser 6,4 ± 0,2 mm
Gewicht 52 g/m
Betriebstemperatur
bewegt (-5 °C) - (+70 °C)
unbewegt (-20 °C) - (+70 °C)
min.Biegeradius
bewegt ~ 66 mm
unbewegt ~ 33 mm
Elektrische Daten
Leiterwiderstand 95 Ω / km
Kapazität (Leiter/Leiter) 42 pF / m
Kapazität (Leiter/Schirm) 110 pF / m
Übersprechdämpfung
1 MHz 80 dB (100m)
4 MHz 76 dB (100m)
10 MHz 68 dB (100m)
Dämpfung
1 MHz 3,2 dB (100m)
4 MHz 9,3 dB (100m)
10 MHz 14,0 dB (100m)
Wellenwiderstand
1 MHz 111 Ω
4 MHz 108 Ω
10 MHz 105 Ω
Prüfspannung 500 V eff.
Produktvarianten
Farbe Bestell-Nr.
CDX 0,5-2
CDX 1-2
CDX 2-2
CDX 3-2
CDX 5-2
CDX 10-2
CDX 20-2
